低溫儲罐的主要結構特點以及工藝描述

發布日期：2017-06-09 作者：monodo.cn 點擊：

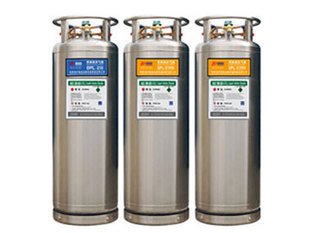

1 低溫儲罐低溫氣瓶采用真空絕熱，絕熱材料為珠光砂。

2 頂部充液設計有多孔淋充結構，可以使低溫液體在充入內容器時穩靜。并可使內容器中的部分氣相被低溫吸收液化，以保持充裝過程中內容器氣相壓力的相對穩定性。

3 內膽和外殼間的支承結構采用上部不銹鋼拉帶下部不銹鋼管支撐方式。設備正常工位下（立式），內膽及其儲存介質的重力載荷通過3根不銹鋼管傳遞到外殼上，最終傳遞到外殼支腿和設備基礎上，避免產生額外的偏心力矩載荷，該結構同時保障了設備工作時低溫工況下內膽自由收縮的需要。

4 儲罐的低溫管路從罐體下端集中引出，便于操作維護。為保證罐體能穩定安全地儲存低溫液體，罐體設置有多重安全裝置和儀表：配置液位計，壓力表，夾層設有外筒防爆裝置，內膽設有組合安全系統，此外還有管路安全閥等。

工藝描述

1　氣體置換處理

焊接絕熱氣瓶

儲罐在首次使用前必須進行氣體置換處理，利用氮?dú)獯祾咧脫Q管道及儲罐內空氣。

2　穩壓及故障排除

打開增壓器輸入閥，可提高儲罐內壓力，如發現緊急情況可打開氣體排放閥進行泄壓。在工作狀態下，儲罐一旦超壓可以通過安全閥和爆破片進行泄壓。

3　測量

根據液位計的讀數參照液位對照表可以讀出低溫儲罐的實際裝載容積；根據壓力表可以讀出儲罐的工作壓力；在儲罐檢修期間或者運行過程中如果發現儲罐壓力升速異常，可以通過真空熱偶規管測量夾層的真空度
